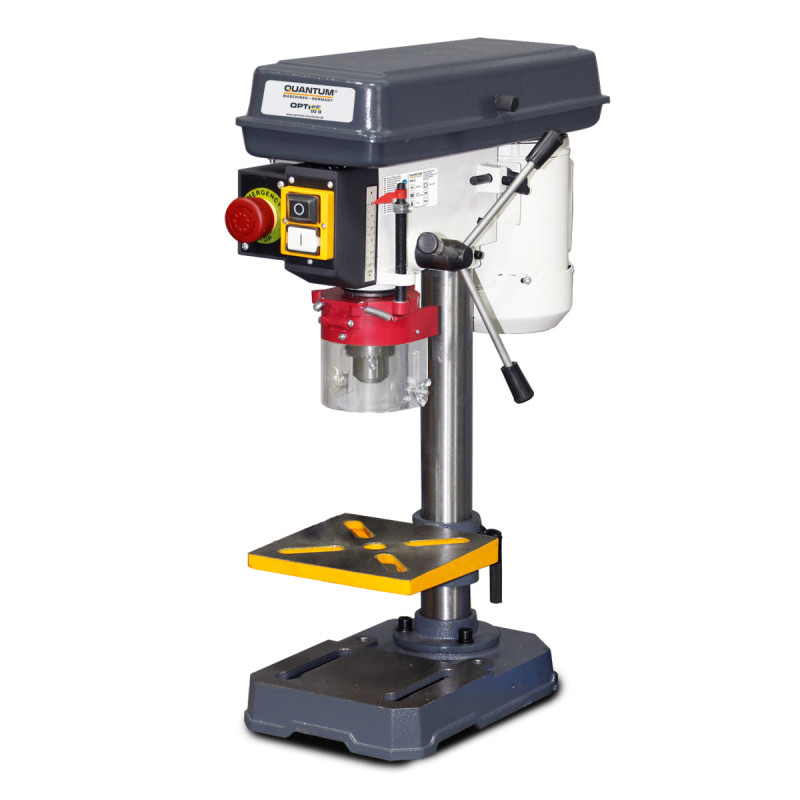

Радиально-сверлильный станок Optimum QUANTUM DQ 13

Настільний свердлильний верстат Quantum DQ 13

Гарантована концентричність ≤ 0,02 мм, виміряна в свердлильному шпинделі

Свердлильний шпиндель з прецизійним кульковим підшипником

Високоякісний швидкозатискний свердлильний патрон

Великий, регульований по висоті захисний кожух патрона

Робочий стіл регулюється в діапазоні від +45° до -45°



Технічні характеристики
Розміри і вага
Довжина (продукт)

460 мм

Ширина / глибина (продукт)

340 мм

Висота (продукт)

250 мм

Діаметр колони

46 мм

Вага (нетто)

15 кг

Параметри свердління
Діаметр свердління сталі (S235JR)

13 мм

Безперервне свердління сталі (S235JR)

12 мм

Свердлильний стіл
Довжина робочої поверхні столу свердління

160 мм

Ширина робочої поверхні столу свердлильного

160 мм

Тип Т-образних пазів

діагональ

Розмір Т-образного паза столу для свердління

14 мм

Кількість Т-образних пазів столу для свердління

2

Обертання столу

360 °

Нахил столу

± 45 °

Відстань свердлильного шпинделя до столу макс.

220 мм

Діапазон швидкостей
Діапазон швидкостей (об / хв)

620 — 2620

Кількість діапазонів швидкостей

5 рівнів

Електричні дані
Потужність приводного двигуна

0,35 кВт

Напруга підключення

230 В

Частота мережі

50 Гц

Підстава верстата
Відстань шпиндель — підстава верстата макс.

300 мм

Довжина робочої поверхні опори верстата

290 мм

Ширина робочої поверхні опори верстата

190 мм

Шпиндель
Хід пінолі

50 мм

Кріплення шпинделя

фіксований / B16

Виліт осі шпинделя

105 мм
